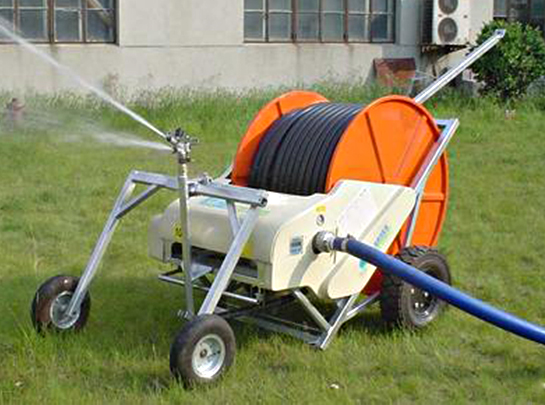

卷盘式喷灌机作为农业高效节水灌溉设备,广泛应用于欧美、澳洲等农业发达国家,其发展历史已有70多年,涌现出意大利奥克米斯、法国伊尔、奥地利保尔等一批世界知名品牌,深受农场主的欢迎和好评。我国自1978年从奥地利引进卷盘式喷灌机生产技术,历经30多年的创新研发生产,从年销售量几台到现在每年一万多台。 喷灌机喷枪可以根据喷流体的不同粘度,单独调节喷射角度,压力,雾化效果和流量,进行灌溉。空气管路通过枪身,直达喷射头部。同时,原料入口和调节装置我们设计在喷嘴头部,我们将气、液管路分开独立的进入每一个喷嘴,统一由一台触发器控制液体和气体的压力,让水源从喷头中灌溉。JP75-300绞盘式喷灌机的工作原理是:
1、底盘
底盘连接两个车轮承载绞盘式喷灌机整机重量,在牵引动力作用下,带动整机移动;底盘上部与喷灌机回转支撑连接,实现绞盘360度旋转。
2、卷管
卷管起到输水和牵引喷头车回收作用。由特殊PE材料制成,具有柔韧性好、耐磨、抗拉、抗冲击强度高和使用寿命长特点,在充水和空管状态下,始终保持圆形或椭圆形状态。
3、绞盘
绞盘起到存放卷管和缠绕卷管作用。水涡轮动力通过变速箱和链条传动到绞盘,通过绞盘卷绕回收卷管。
4、喷水行车
作为喷枪和安装多个折射式喷头的悬臂承载部件,喷头车连接软管和喷洒部件,在喷洒过程中,喷水行车带着灌水部件,均匀回卷,实现灌溉均匀性。
5、水涡轮驱动装置
水涡轮作为绞盘式喷灌机的核心部件,是一种混流式高效水涡轮。水涡轮通过变速箱、驱动链轮和链条把动力传递到绞盘。
6、传动机构
传动装置由连接水涡轮和绞盘的变速箱、齿轮和链条等组成,能够将水涡轮产生的动力准确、稳定地传送到绞盘,实现喷头小车匀速回卷。
7、排管机构
排管机构是保证PE管排布紧密、均匀排布的关键部件,确保PE管在拉出和回收时能够有序排列,同时排管机构中的速度补偿机构能保证在整个灌溉过程中,喷水行车回收速度均匀。
喷水行车回收至主机前时,自动停车装置会将动力自动切断,从而在无人值守的情况下安全结束回卷过程。
